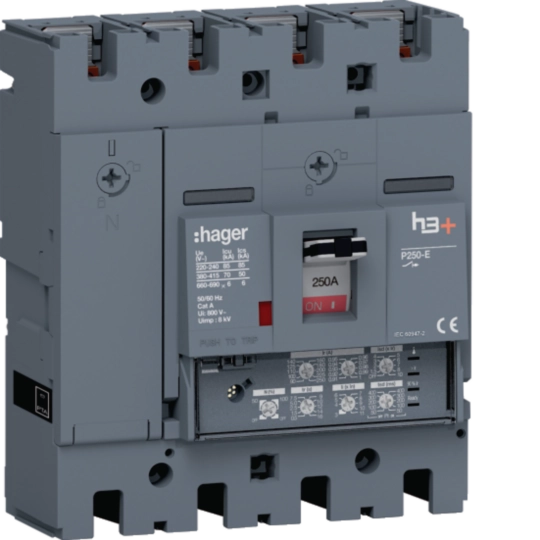

Αυτοματος Διακοπτης Ισχυος H3+ P250 50Kα Lsi 4P 250Α
1.005,20 €
Λεπτομέρειες:
Ηλεκτρικό ρεύμα
-
Ονομαστικό ρεύμα250 A
-
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)85 kA
-
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)85 kA
-
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)70 kA
-
Μέγιστη ικανότητα διακοπής Icu κάτω από 415V (IEC/EN 60947-2)70 kA
-
Ικανότητα βραχυκυκλώματος για 1P στα 230V (EN 60947-2)2,50 kA
-
Ικανότητα βραχυκυκλώματος για 1P στα 400V (EN 60947-2)2,50 kA
-
Μέγιστη ικανότητα διακοπής Icu κάτω από 690V (IEC/EN 60947-2)6 kA
-
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 220 V σύμφωνα με το IEC 60947-285 kA
-
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 230 V σύμφωνα με το IEC 60947-285 kA
-
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 240 V σύμφωνα με το IEC 60947-285 kA
-
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 380 V σύμφωνα με το IEC 60947-250 kA
-
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 400 V σύμφωνα με το IEC 60947-250 kA
-
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 415 V σύμφωνα με το IEC 60947-250 kA
-
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 690 V σύμφωνα με το IEC 60947-26 kA
-
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947250 A
-
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947250 A
-
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947250 A
-
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947250 A
-
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947250 A
-
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947250 A
-
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947250 A
-
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947250 A
-
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947250 A
-
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947250 A
-
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947240 A
-
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947200 A
-
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947220 A
Αρχιτεκτονική
-
Αριθμός πόλων4
-
Στοιχείο ελέγχου/λειτουργίαςΕναλλαγή
-
Τύπος κατασκευής της συσκευήςΟλοκληρωμένη συσκευή
-
Θέση ουδετέρουΑριστερά
Ρυθμίσεις
-
Ρύθμιση του ρεύματος Ir1 μέσω του επιλογέα90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
-
Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου122,9 – 2.500,0 A
Συχνότητα
-
Συχνότητα50 – 60 Hz
Εγκατάσταση, τοποθέτηση
-
Ονομαστική ροπή σύσφιξης12 – 12 Nm
-
Θέση τοποθέτησης/σύνδεσηςΕμπρός
Τάση
-
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp8.000 V
-
Ονομαστική τάση μόνωσης Ui800 V
-
Ονομαστική τάση λειτουργίας Ue220 – 690 V
Λειτουργίες
-
Μονάδα ενεργοποίησηςLSI
Ισχύς
-
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In45 W
-
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In15 W
Αντοχή
-
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας10.000
-
Αριθμός μηχανικών λειτουργιών40.000
Εξοπλισμός
-
Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή0
-
Αριθμός βοηθητικών επαφών ως NC επαφή0
-
Αριθμός βοηθητικών επαφών ως NO επαφή0
Ασφάλεια
-
Κατηγορία προστασίας (IP)IP4X
Συνθήκες χρήσης
-
Θερμοκρασία λειτουργίας-25 – 70 °C
-
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-23
Κάλυμμα, πόρτα
-
Δυνατότητα κλειδώματοςΝαί
Σύνδεση
-
Εύκαμπτος αγωγός διατομής35 – 150 mm²
-
Διατομή άκαμπτου αγωγού35 – 185 mm²
-
Τύπος σύνδεσηςΑκροδέκτης
Καλώδιο
-
Υλικό καλωδίουΧαλκός, Αλουμίνιο
Διαστάσεις
-
Ύψος165 mm
-
Πλάτος140 mm
-
Βάθος97 mm
Έλεγχοι και ενδείξεις
-
Ενσωματωμένη μονάδα κινητήραΟχι
Συμβατότητα
-
Κατάλληλο για ράγα DINΟχι
-
Συμβατό με RDC AOBΝαί
-
Κατάλληλο για πίνακα διανομήςΝαί
Τροφοδοσία
-
Θέση τροφοδοσίας ρεύματοςΑμφίδρομη
Ηλεκτρική προστασία
-
Προστασία υπερφόρτωσης μακράς διάρκειας (ltd): καθυστέρηση (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Προστασία βραχυχρόνιου χρόνου (std): ρεύμα (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Προστασία σύντομης διάρκειας (std): καθυστέρηση (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Στιγμιαία προστασία (li): συντελεστής ρύθμισης του επιλογέα3, 4, 5, 6, 7, 8, 9, 10, 11
Brands:
Σε απόθεμα
