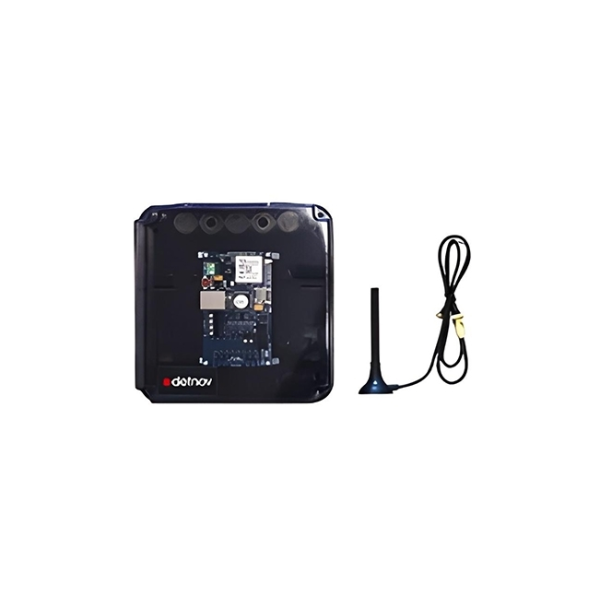

KIT-FB2-D -Αναμεταδότης σημάτων σφαλμάτων και συναγερμού των πινάκων της Detnov Προς Κέντρο Λήψης Σημάτων μέσω GPRS και TCP/IP

Περιγραφή:
Το Detnov KIT-FB2-D είναι ένας πομπός GPRS και TCP/IP, σχεδιασμένος για τη μετάδοση σημάτων συναγερμού και βλάβης από πίνακες πυρανίχνευσης σε Κέντρο Λήψης Σημάτων (ΚΛΣ), χρησιμοποιώντας το πρωτόκολλο Contact ID. Είναι συμβατός με τους πίνακες CAD-150 (αναλογικοί διευθυνσιοδοτούμενοι) και CCD-100 (συμβατικοί), καθιστώντας τον κατάλληλο τόσο για νέες εγκαταστάσεις όσο και για αναβαθμίσεις υφιστάμενων συστημάτων.

Κύρια Χαρακτηριστικά:
• Πρωτόκολλα επικοινωνίας: GPRS και TCP/IP
• Μετάδοση σημάτων: Πρωτόκολλο Contact ID για σήματα συναγερμού και βλάβης
• Συμβατότητα: Με τους πίνακες CAD-150 (αναλογικοί) και CCD-100 (συμβατικοί) της Detnov
• Επίπεδο μετάδοσης: Σε επίπεδο σημείου ή ζώνης
• Τροφοδοσία: 24V DC
• Διαστάσεις: 130 x 175 x 75 mm
• Πιστοποίηση: Συμμόρφωση με το πρότυπο EN 54-21
• Περιβλήματα: Παρέχεται με προστατευτικό κουτί
• Απαιτούμενες κάρτες επικοινωνίας: TED-151-2PE ή TMB-251
